INTERNETOVÝ MODUL ST-505 EU

INTERNETOVÝ MODUL ST-505 EU

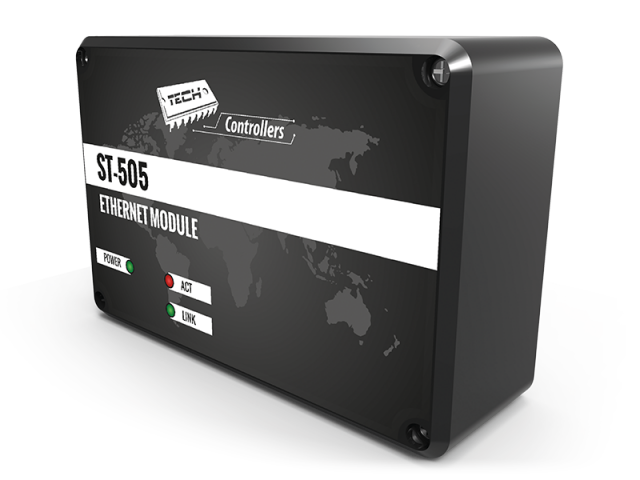

INTERNETOVÝ MODUL ST-505 CS je zařízení, které umožňuje dálkovou kontrolu práce kotle využitím internetu nebo lokální sítě. Uživatel kontroluje na obrazovce počítače stav všech zařízení instalace a práce každého zařízení je znázorněna animací.

Kromě možnosti zobrazení teploty každého čidla má možnost změnit zadané teploty jak čerpadel, tak i směšovacích ventilů. Možné je také zobrazení historie teplot v podobě přehledných výkresů a zobrazení historie alarmů ovladače.

Funkce vykonávané regulátoru:
- dálková kontrola práce kotle pomocí internetu nebo lokální sítě
- grafické rozhraní s animací na monitoru domácího počítače
- možnost změn zadaných teplot pro čerpadla a směšovací ventily
- zobrazení teplot na čidlech
- zobrazení historie teplot
- zobrazení historie a druhu alarmu

Vybavení Controller:
- adaptér 9V DC
- tee RS
- komunikační kabel RS k ovladači kotle

Instalace modulu s řídícím regulátorem.

Modul ST - 505 spolupracuje s řídícím regulátorem s komunikací RS. Po správném připojení modulu je nutné v menu řídícího regulátoru.

zapnout internetový modul . ( Menu - menu instalatéra- internetový modul - zapnuto )

Následně potvrdit ( -- adresa IP ) Po krátkém okamžiku se zobrazí IP adresa modulu  , která bude zapotřebí v průběhu pozdější instalace, proto je nutné tuto adresu si zapsat !!! ( např 193.169.1.192 )

Přihlašování do modulu ( lokální síť )

1 ) spustit okno internetového prohlížeče ( např http : / adresa ) kterou jsme si opsali a potvrdit klávesou enter.

2 ) V zobrazeném okně přihlašování vepíšeme továrně nastavený název ( uživatel : user ) pole heslo ponecháme prázdné a klikneme OK.

Po této provedené činnosti jsme přihlášení do modulu prostřednictvím lokální sítě.

NASTAVENÍ BEZPEČNOSTNÍ OCHRANY

Jestliže chceme provést změnu názvu uživatele a hesla pro přístup do modulu, pak je nutné vstoupit do záložky nastaveni.
